Produkte, die begeistern.

BASIC

BASIC Baureihe

Die Basic-Serie verzichtet auf einen Mitteldorn und bietet so die Möglichkeit, dass sich Bauteile diverser Größen im Schleifkörper-Wasser-Compound-Gemisch frei bewegen können. Die Entnahme der Bauteile erfolgt manuell aus dem Behälter oder über den Granulatablass.
Die Maschine kann jederzeit mit einem festen oder ausfahrbaren Mitteldorn nachgerüstet werden.
Zur Unterstützung der Fliehkraftwirkung (Strömungskanal) kann optional ein Kunststoff - Zylinderflansch nachgerüstet werden.

Baugrößen

  • Behälterhöhen:

    400 / 500 / 600 mm

  • Durchmesser:

    22“ bis 50“ (560 – 1.270 mm)

  • Antriebsleistungen:

    2 x 0,55 – 5,5 KW*

  • Drehzahl:

    1.500 – 3.000 U/min*

  • Anschuss:

    400 V / 50 Hz; CEE Stecker*

  • *Abhängig von der Baugröße der Maschine und Kundenanwendung.

Ausstattung

  • Grundrahmen mit verstellbaren Maschinenfüßen

  • Arbeitsbehälter aus Stahlblech - Schweißkonstruktion

  • Zwei Vibrationsmotoren mit hohen verstellbaren Fliehkräften

  • Dosierungsystem für Compound

Steuerungsarten

    • Steuerung mit Taster und Digitalzeitschaltuhr sowie Betriebsstundenzähler
    • Steuerung mit Touch Panel und MINI-SPS
    • SPS-Steuerung Siemens S7 – kundenspezifisch

Optionen

  • Magnetspannplatten

  • Umbausatz Fester Mitteldorn

  • Umbausatz verfahrbarer Mitteldorn

  • Integrierte Hebestation mit Pumpe zur Prozess- wasserrückgewinnung

  • Schalldämmdeckel

  • Schallschutzeinhausung

  • Füllstandsüberwachung Granulat

  • Behältertemperierung

  • Teileseparierung (kundenspezifisch)

  • FlexAngle – Motorenstellung individuell verstellen

GUT ZU WISSEN – FlexAngle

Mit ihren flexibel einstellbaren Motorenpositionen ist die Baureihen BASIC, ECO und INNO – „FlexAngle“ die ideale Lösung um ein äußerst exaktes Oberflächenergebnis zu erreichen.

FlexAngle

Form- und kraftschlüssige Motorenstellung

Individuelle Einstellung

Verstellbar in 2° Schritten

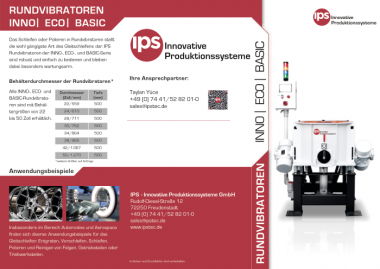

Produktdatenblatt

Dateigröße 3,14 MB | Dateityp PDF
Download Produktdatenblatt

ECO

ECO Baureihe

Bei der ECO-Serie ist ein fester Mitteldorn verbaut, auf welchem das Werkstück mechanisch fixiert wird, der zusätzlich die Flussrichtung des Granulats unterstützt.
Die Maschine kann jederzeit mit einem ausfahrbaren Mitteldorn nachgerüstet werden.

Baugrößen

  • Behälterhöhen:

    400 / 500 / 600 mm

  • Durchmesser:

    22“ bis 50“ (560 – 1.270 mm)

  • Antriebsleistungen:

    2 x 0,55 – 5,5 KW*

  • Drehzahl:

    1.500 – 3.000 U/min*

  • Anschuss:

    400 V / 50 Hz; CEE Stecker*

  • *Abhängig von der Baugröße der Maschine und Kundenanwendung.

Ausstattung

  • Grundrahmen mit verstellbaren Maschinenfüßen

  • Arbeitsbehälter aus Stahlblech - Schweißkonstruktion

  • Zwei Vibrationsmotoren mit hohen verstellbaren Fliehkräften

  • Dosierungsystem für Compound

Steuerungsarten

    • Steuerung mit Taster und Digitalzeitschaltuhr sowie Betriebsstundenzähler
    • Steuerung mit Touch Panel und MINI-SPS
    • SPS-Steuerung Siemens S7 – kundenspezifisch

Optionen

  • Magnetspannplatten

  • Umbausatz verfahrbarer Mitteldorn

  • Integrierte Hebestation mit Pumpe zur Prozess- wasserrückgewinnung

  • Schalldämmdeckel

  • Schallschutzeinhausung

  • Füllstandsüberwachung Granulat

  • Behältertemperierung

  • FlexAngle – Motorenstellung individuell verstellen

  • Automatisches Spannsystem¹

  • Kundenspezifische Spannsysteme¹

  • Integration in autom. Fertigungsline (Smart Factory) möglich¹

  • (¹) Ergänzende Optionen im Vergleich zur BASIC

GUT ZU WISSEN – FlexAngle

Mit ihren flexibel einstellbaren Motorenpositionen ist die Baureihen BASIC, ECO und INNO – „FlexAngle“ die ideale Lösung um ein äußerst exaktes Oberflächenergebnis zu erreichen.

FlexAngle

Form- und kraftschlüssige Motorenstellung

Individuelle Einstellung

Verstellbar in 2° Schritten

Produktdatenblatt

Dateigröße 3,14 MB | Dateityp PDF
Download Produktdatenblatt

INNO

INNO Baureihe

Die INNO-Serie zeichnet sich durch einen pneumatisch ausfahrbaren Mitteldorn aus, auf welchem das Werkstück mechanisch fixiert wird. Somit wird das Be- und Entladen deutlich vereinfacht. Das Entleeren des Behälters zur Be- und Entladung von Bauteilen entfällt und spart damit wertvolle Prozesszeit.

Baugrößen

  • Behälterhöhen:

    400 / 500 / 600 mm

  • Durchmesser:

    22“ bis 50“ (560 – 1.270 mm)

  • Antriebsleistungen:

    2 x 0,55 – 5,5 KW*

  • Drehzahl:

    1.500 – 3.000 U/min*

  • Anschuss:

    400 V / 50 Hz; CEE Stecker*

  • *Abhängig von der Baugröße der Maschine und Kundenanwendung.

Ausstattung

  • Grundrahmen mit verstellbaren Maschinenfüßen

  • Arbeitsbehälter aus Stahlblech - Schweißkonstruktion

  • Zwei Vibrationsmotoren mit hohen verstellbaren Fliehkräften

  • Dosierungsystem für Compound

Steuerungsarten

    • Steuerung mit Taster und Digitalzeitschaltuhr sowie Betriebsstundenzähler
    • Steuerung mit Touch Panel und MINI-SPS
    • SPS-Steuerung Siemens S7 – kundenspezifisch

Optionen

  • Magnetspannplatten

  • Umbausatz verfahrbarer Mitteldorn

  • Integrierte Hebestation mit Pumpe zur Prozess- wasserrückgewinnung

  • Schalldämmdeckel

  • Schallschutzeinhausung

  • Füllstandsüberwachung Granulat

  • Behältertemperierung

  • FlexAngle – Motorenstellung individuell verstellen

  • Automatisches Spannsystem¹

  • Kundenspezifische Spannsysteme¹

  • Integration in autom. Fertigungsline (Smart Factory) möglich¹

  • Trichter mit Abstreifbürste²

  • Füllstandsüberwachung Granulat²

  • (¹) Ergänzende Optionen im Vergleich zur BASIC

  • (²) Ergänzende Optionen im Vergleich zur BASIC und ECO

GUT ZU WISSEN – FlexAngle

Mit ihren flexibel einstellbaren Motorenpositionen ist die Baureihen BASIC, ECO und INNO – „FlexAngle“ die ideale Lösung um ein äußerst exaktes Oberflächenergebnis zu erreichen.

FlexAngle

Form- und kraftschlüssige Motorenstellung

Individuelle Einstellung

Verstellbar in 2° Schritten

Produktdatenblatt

Dateigröße 3,14 MB | Dateityp PDF
Download Produktdatenblatt
